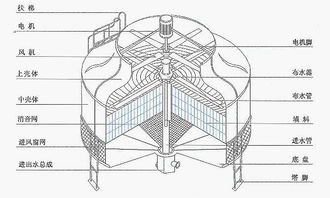

逆流式冷卻塔的工作原理

逆流式冷卻塔可將水冷卻的一種裝置。水在其內與流過的空氣進行熱交換、質交換，致使水溫下降。

1、水在塔內填料中，水自上而下，空氣自下而上，兩者流向相反一種冷卻塔。

2、逆流冷卻塔熱力性能好、分三個冷卻段：

①布水器到填料頂這一空間，此段的水溫較高，所以仍可將熱量傳給空氣。

②填料水與空氣熱交換段。

③填料至集水池空間淋水段，水在此段被冷卻稱之為“尾效"。在我國北方水溫可下降1-2℃。綜上所述，逆流塔比橫流塔在相同的情況下，填料體積小20%左右，逆流塔熱交換過程更合理冷效高。

3、配水系統不易堵塞、淋水填料保持清潔不易老化、濕氣回流小、防凍化冰措施更容易。多臺可組合設計，冬季以所需的水溫水量可合并單臺運行或全部停開風機。

4、施工安裝檢修容易、費用低，常用在空調和工業大、中型冷卻循環水中。

逆流式冷卻塔施工安裝要點

1)冷卻塔安裝過程中應注意防火，嚴禁在塔體及其鄰近使用電焊(或氣割)等明火，也不允許在場人員吸煙等。如動用明火，應采取相應的安全措施。

2)冷卻塔基礎應保持水平，要求支柱與基面垂直，各基面高差不超過±1mm。中心距允許差 為±2mm。

3)塔體拼裝時，螺栓應對稱緊固，不允許強行扭曲安裝，拼裝后不得漏水、漏氣。

4)冷卻塔塔腳與基礎預埋鋼板需直接定位焊接，預埋鋼板應水平、牢固。

5)冷卻塔零部件在運輸、存放過程中，其上不允許壓重物，不得暴曬，且注意明火。

6)冷卻塔進、出水管及補充水管應單獨設置管道支架，避免將管道重量傳遞塔體。

7)風機葉片應妥善保管，防止變形。電機及傳動件應上油，在室內存放。

8)為避免雜物進入噴嘴、孔口，組裝前應仔細清理。

9)冷卻塔安裝完畢后，應清理管道、填料表面、集水盤等污垢及塔內遺物，并進行系統洗。

10)風機組裝要求(1)風機葉尖與風筒內壁徑向間隙應保持均勻，其間隙為0.0075D(D 為風機直徑),但小間隙不應小于8mm;(2) 葉片安裝角度應一致;(3)風機接線盒應密封、防腐;引線須下彎，以防水、汽進入盒內;(4)檢查風機轉動是否平穩，聲音是否正常，從塔頂往下看葉片應順時針旋轉;(5)試運轉時，當電流超過額定電流時應立即停機，宜控制在0.90～0.95的額定值;(6)安裝完成后，用油布覆蓋風機，以防臟物進入和日曬雨淋。

逆流式冷卻塔優缺點

優點：

1、 占地面積小，同體積效率較橫流式稍高(水通過機械運動更加均勻的發散在散熱鰭 片上提高了散熱鰭片的單位散熱效率)。

2、 能夠產生較橫流式更大的水溫差。

缺點：

1、 內部機構復雜，內部旋轉布水器容易發生故障，且發生故障后維修不方便。

2、 更容易產生藻類及淤泥，容易造成布水器的堵塞，對殺菌除藻要求更高。

3、 對加藥的要求較高，內部除管線為金屬外旋轉機構等亦為金屬件。

4、 水頭壓力要求較高，水泵配置要求高。

5、 效率衰減快，后續冷量的衰減速度較快。
