什么是橫流式冷卻塔與逆流冷卻塔?圖表看懂其優缺點對比

瀏覽人數:745更新時間:

橫流式冷卻塔與逆流冷卻塔定義

在冷卻塔的分類中,按空氣與冷卻水的流動方向,可分為逆流式冷卻塔和橫流式冷卻塔,其中逆流式冷卻塔可以是圓塔,也可以是方塔,橫流式只能是方塔。

我們通常所說的冷卻塔是指開放式冷卻塔,它是在塔內通過布水系統將熱水噴灑成水滴或水膜狀,水從上向下流動,空氣由下向上或水平方向流動,利用水的蒸發及冷空氣和熱水的熱傳遞帶走水中熱量的設備。




橫流式冷卻塔(crossfolw cooling tower)水流從塔上部垂直落下,空氣水平流動通過淋水填料,氣流與水流正交的冷卻塔。 逆流式冷卻塔是可將水冷卻的一種裝置。水在其內與流過的空氣進行熱交換、質交換,致使水溫下降。

逆流式冷卻塔的空氣與冷卻水流動方向相反,其基本原理是冷卻水與空氣接觸時進行熱濕交換,它利用的是空氣的濕球溫度進行冷卻,只要濕球溫度低于冷卻水溫度,就能起到冷卻作用。

橫流式冷卻塔與逆流冷卻塔優缺點

優點:進風口與出風口有較大高度差,因而進出風不易短流,能確定吸入空氣濕球溫度相對較低;換熱效率高;進風百葉可以沿四周布置,進風較均勻,冷卻效果較好。但相同工況下,圓形冷卻塔塔占地比方型的大。

逆流式冷卻塔的缺點剛好是橫流式冷卻塔的優點。

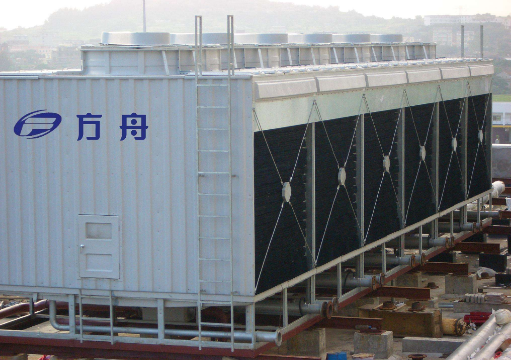

橫流冷卻塔的構件與逆流式基本相同,不同的是在熱交換上,它的冷卻水與空氣的流向是垂直的,橫流也就是指空氣與水接觸過程中,空氣是沿水平方向流動的。

優點:橫流式冷卻塔噪音小、漂水率比逆流塔小很多、運行平穩;因橫流塔模為模塊式組裝,占地面積也比逆流式冷卻塔要小;橫流塔的中間是空的,檢修維護也比逆流塔較方便,可以在不停機的情況下進行檢修。

缺點:1、成本高,價格較貴。 2、熱交換效率不如逆流式,進出風口高差比逆流小,容易出現短流現象。 3、橫流進水口一般在塔體上部,因此通常要求塔上方有水平干管,管道布置稍有困難。

項目


逆流式冷卻塔



橫流式冷卻塔


塔體高度


因進風口高度和收水器水平布置等因素,逆流塔總高度較高,體積較大。



因填料高度接近塔高,收水器不占高度,故橫流塔總高度低,體積小。


布水系統


逆流塔采用噴嘴布水,對壓頭要求較高,噴嘴易堵塞。



橫流塔采用重力自然落下的布水系統,散水孔不易堵塞,而且布水均勻, 大限度地提高了填料性能。


檢修


逆流塔整個塔體為封閉結構,設備檢修或進行日常維護時,要停機。



橫流塔體設有檢修門,塔內部留有檢修空間,可以在不停機的情況下對設備進行檢修和日常維護。


風阻


逆流塔水氣逆向流動,加上配水對氣流的阻擋,因此風阻較高,電機耗功較大。



橫流塔比逆流塔低,進風口高即為填料高,故進風風速低,電機耗功少。


噪音


逆流塔填料與下部水槽間有較大距離,水從填料落下后,產生嘩嘩落水聲,噪音大。



橫流塔填料下部小部分沒入水中,這樣水流經填料表面后,直接落入下部水槽,噪音很低。


水損失


由于逆流塔的風機位于填料正上方且距離較近,因此飄水量較大。另外,下部水槽水的飛濺損失很大,易在冷卻塔周圍形成水霧,易造成軍團性菌群的繁殖。



橫流塔風機位于冷卻塔正中,填料位于兩側,因此飄水量很小。


模塊化


逆流塔單體四面進風,模塊組合后進風面減少,影響進風量,為滿足風量要求,電機耗功就要加大。



橫流塔專為模塊化設計,單體兩面進風,模塊組合后進風面無變化,電機耗功不變。
