冷卻水塔利用水作為循環冷卻劑,從一系統中吸收熱量排放至大氣中,以降低水溫的裝置;其冷卻系借著水蒸發過程來完成,并使冷卻水可以繼續的循環使用,從經濟效益上來說,無形中減少了成本的浪費。廣泛應用于中央空調、冷凍、電力、輕紡、化工、注塑等行業。
冷卻塔型號進、出水溫分類
一、低溫型:指進塔水溫t1=37℃ 出塔水溫t2=32℃ 溫差△t=5℃
二、標準型:指進塔水溫t1=38℃ 出塔水溫t2=32℃ 溫差△t=6℃
三、中溫型:指進塔水溫t1=43℃ 出塔水溫t2=33℃ 溫差△t=10℃
四、高溫型:指進塔水溫t1=60℃ 出塔水溫t2=35℃ 溫差△t=25℃
一、單臺塔:冷卻塔水量(10m3/h......3000m3/h)一百多種系列。特殊規格可另設計。 二、組臺塔: 冷卻塔水量(100m3/h......8000m3/h)或任意同噸單元塔組合為大型冷卻塔機組。產品材質
一、不銹鋼冷卻塔:整體用不銹鋼制作,不腐蝕、不老化。
二、金屬阻熱冷卻塔:整體用優質碳鋼制作,防腐工藝:酸洗、鍍鋅、烤漆。 三、玻璃鋼冷卻塔:外殼體用玻璃鋼(FRP)制作,金屬骨架經酸洗、鍍鋅、烤漆。 四、混合型冷卻塔:采用不銹鋼和玻璃鋼混合制作,特別適用于化工及水污染較重的用水單位。
產品特點

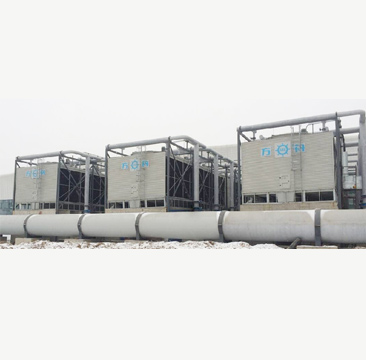

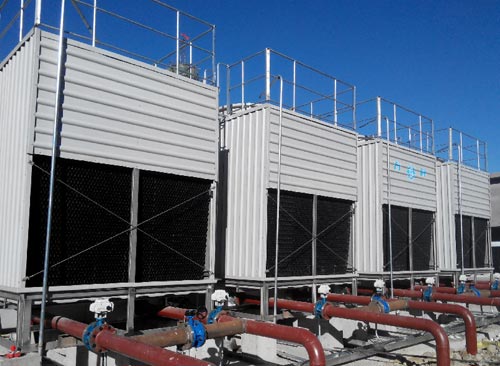

新型冷卻塔:節能、無漂水、低澡聲、溫差大、占地小、造價低、防火、防腐蝕、壽命長等特點。方型橫流組合式冷卻塔與圓型塔在同一工況下測試,前者節電20%、節水10%、省土建設資(省蓄水池、占地)10%,冷卻效果好,壽命長3-5年。主要部件介紹
電機:選用冷卻塔專用防水電機,可根據冷卻塔的大小,匹配不同功率節數的電機,并視用戶要求配備其它品牌電機。
風機:風葉采用鋁合金制作,寬葉片表面光滑成流線形,風量大、噪聲低,能耗小,可根據氣候、水溫變化,調整風葉角度來確定節能降溫效果。
塔芯填料:我公司研制開發的新產品,填料表面成雙面點波式(材質PVC),親水性好。填料兩端為斜波收水?dāng)?,能使淋水向填料?nèi)側順延,防止淋水外濺。填料組裝后斜波截面成蜂窩狀,進風阻力小,冷卻效率高。
減速機:減速機分大中小三種型號,根據風機大小匹配,減速機軸承、油封均采用產品,其使用壽命長、運行噪音低等特點。還可供聯體齒輪減速機。
雙層保溫墻板:塔體墻板采用雙層內夾保溫材料一次壓制成形,其特點:強度高、雙層保溫、陽光曝曬后不傳熱,從而不影響塔內的溫差效果。
蒸發散熱原理
蒸發散熱通過物質交換,即通過水分子不斷擴散到空氣中來完成。水分子有著不同的能量,平均能量有水溫決定,在水表面附近一部分動能大的水分子克服鄰近水分子的吸引力逃出水面而成為水蒸氣,由于能量大的水分子逃離,水面附近的水體能量變小,因此,水溫降低,這就是蒸發散熱,一般認為蒸發的水分子先在水表面形成一層薄的飽和空氣層,其溫度和水面溫度相同,然后水蒸氣從飽和層向大氣中擴散的快慢取決于飽和層的水蒸氣壓力和大氣的水蒸氣壓力差,即道爾頓(Dolton)定律。
圓形逆流式冷卻塔采用逆流式氣熱交換技術,填料采用優質的改性聚氯 乙波片,以擴散淋水面積;通過旋轉布水方式,實現布水均勻,增強冷卻效果。我廠曾對本系列產品的外形設計作過局部改進,使其更加運行可靠、耐用、裝配方便.
結構特征
(1)塔體:型線合理,氣流平穩,材質優良,色彩鮮艷,表面膠衣樹脂內含有抗紫外線劑,耐老化,強度高,重量輕,耐腐蝕。下塔體按訂貨要求,可配有溢水、排污、自動給水管,可由此處直接吸水,省去冷卻池,上面裝有防噪消聲墊,有效降低了滴水聲。
(2)填料:采用改性聚氯乙烯波片,橫向增加了凸筋,水的再分配能力強,阻力小,熱力性能好,低溫-50度,阻燃性好。
(3)旋轉布水器及布水管:裝有不銹鋼球軸承,運轉靈活可靠,水頭低,布水均勻,采用鋁合金或玻璃鋼制成的布水管,管上安裝收水板,克服了飄水現象。
(4)風機:由清華大學工程力學系根據系列冷卻塔參數設計的低噪聲、率風機,鋁合金板翼型或玻璃鋼葉片、噪聲孝效率高。
(5)電機:由清華大學電機系在Y型系列安裝尺寸的基礎上,為冷卻塔設計的低噪聲節能電機、密封防水性能好、效率高、噪聲校
(6)減速裝置:采用了滌綸纖維增強氯丁橡膠動力帶傳動,效率高,遇水不伸展,克服了打滑現象,噪聲很校
(7)吸聲設施:超低噪聲型冷卻塔在進風口外增加了帶吸聲材料的屏蔽,并在上下兩部裝有吸聲柵,以達到的降噪效果。在上塔體出風口安裝了帶吸聲材料的喇叭口屏蔽及吸聲柵,降低了風機及電機傳出來的噪聲。
(8)進風窗:裝有玻璃鋼百葉片,減少飄水,氣流阻力小,特別適合北方地區及全年都需要使用冷卻塔的單位。
(9)支架:所有風機、填料、進風窗、塔體等處鋼支架為裝配式,鍍鋅或涂漆防腐。緊固件都采用鍍鋅或不銹鋼螺栓
